17.3 Diagrama de líneas

17.3.1 Demasiadas líneas

Cuando se cuenta con muchas variables de datos que varían en el tiempo y que es adecuado compararlas, se suele pensar erróneamente que en una sola visualización se cumple el cometido. De allí nace la denominación ‘diagrama de espagueti’10.

Para ilustrarlo se hace uso de la estadística de causales de defunción que se han presentado en Bogotá, con fuente en , la cual fue procesada para obtener la siguiente tabla:

(Fue procesada para obtener etiquetas más cortas, perdiendo precisión en el enunciado de las enfermedades).

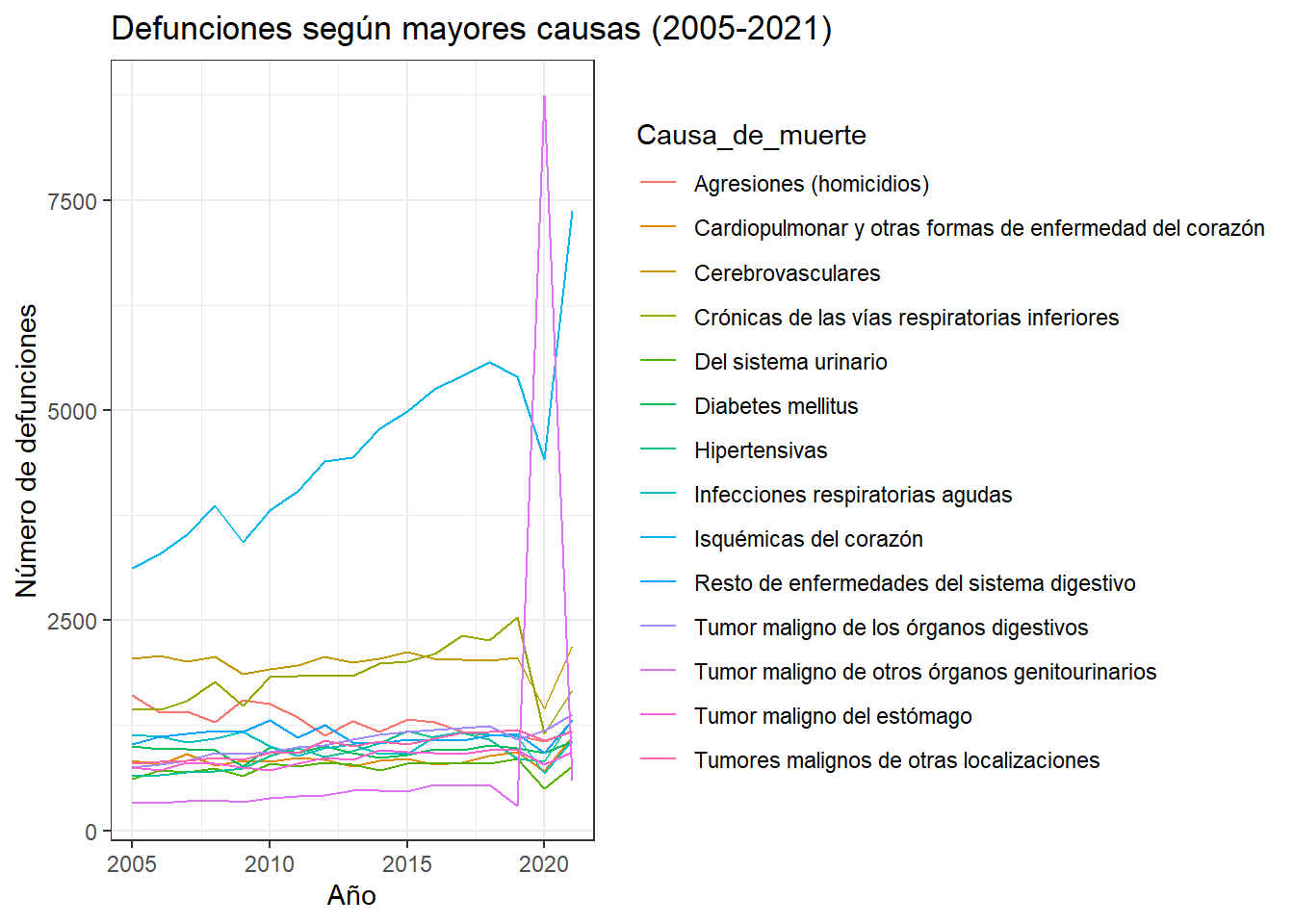

Es complicado seguir cualquier línea para comprender la evolución de alguna causa de defunción en específico. Además, incluso si se logra seguir una línea, se debe vincular con su respectiva etiqueta, lo que tampoco es fácil. Algunas soluciones para su mejora:

  1. Enfocar la atención en un grupo en específico: Cuando queremos explicar las características de un grupo en particular en comparación con los demás, una buena solución es resaltarlo haciendo que parezca diferente, dandole una anotación adecuada.

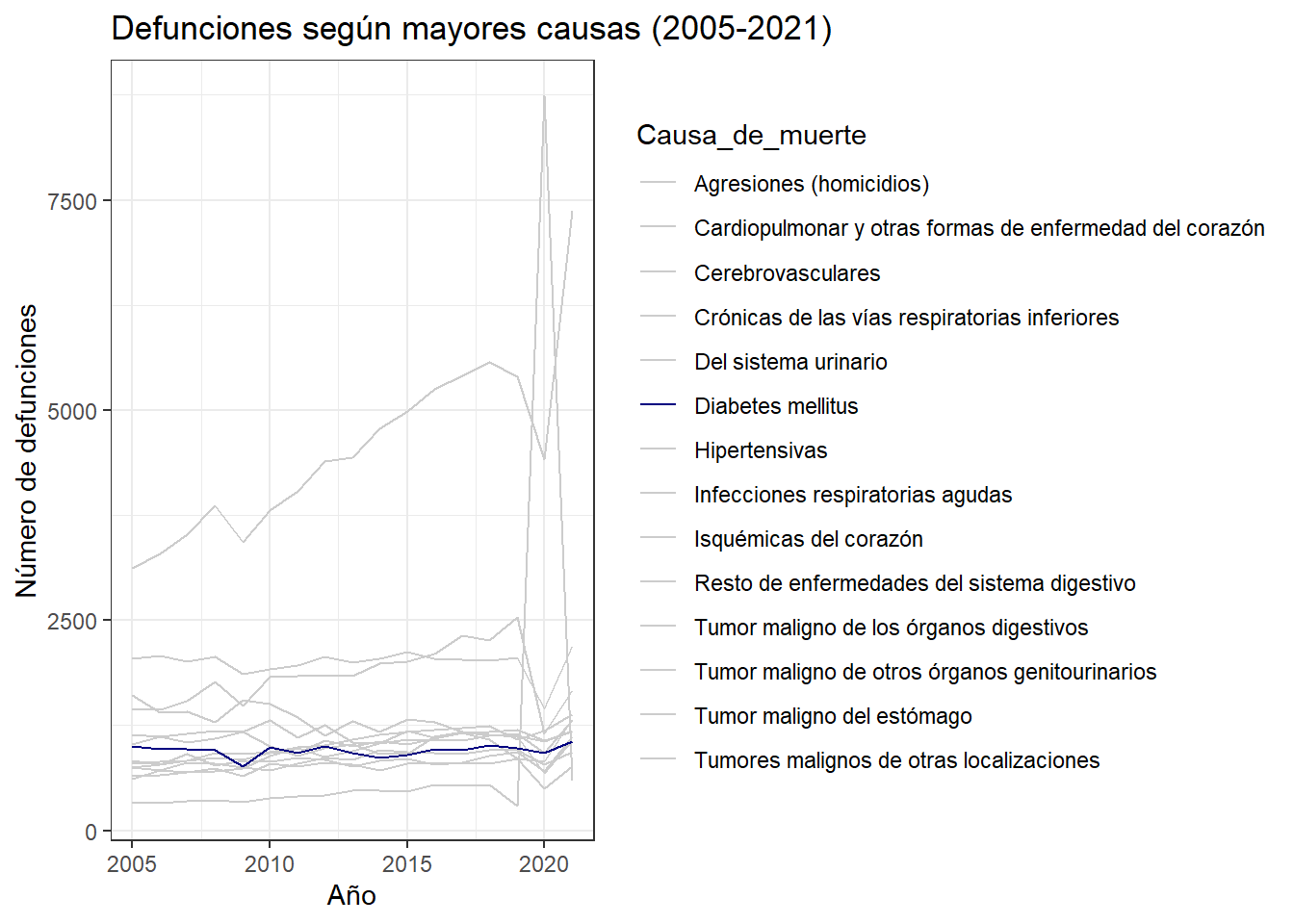

La evolución de las defunciones a causa de Diabetes Mellitus se resalta. Dejar las restantes líneas, permite realizar la comparación deseada.

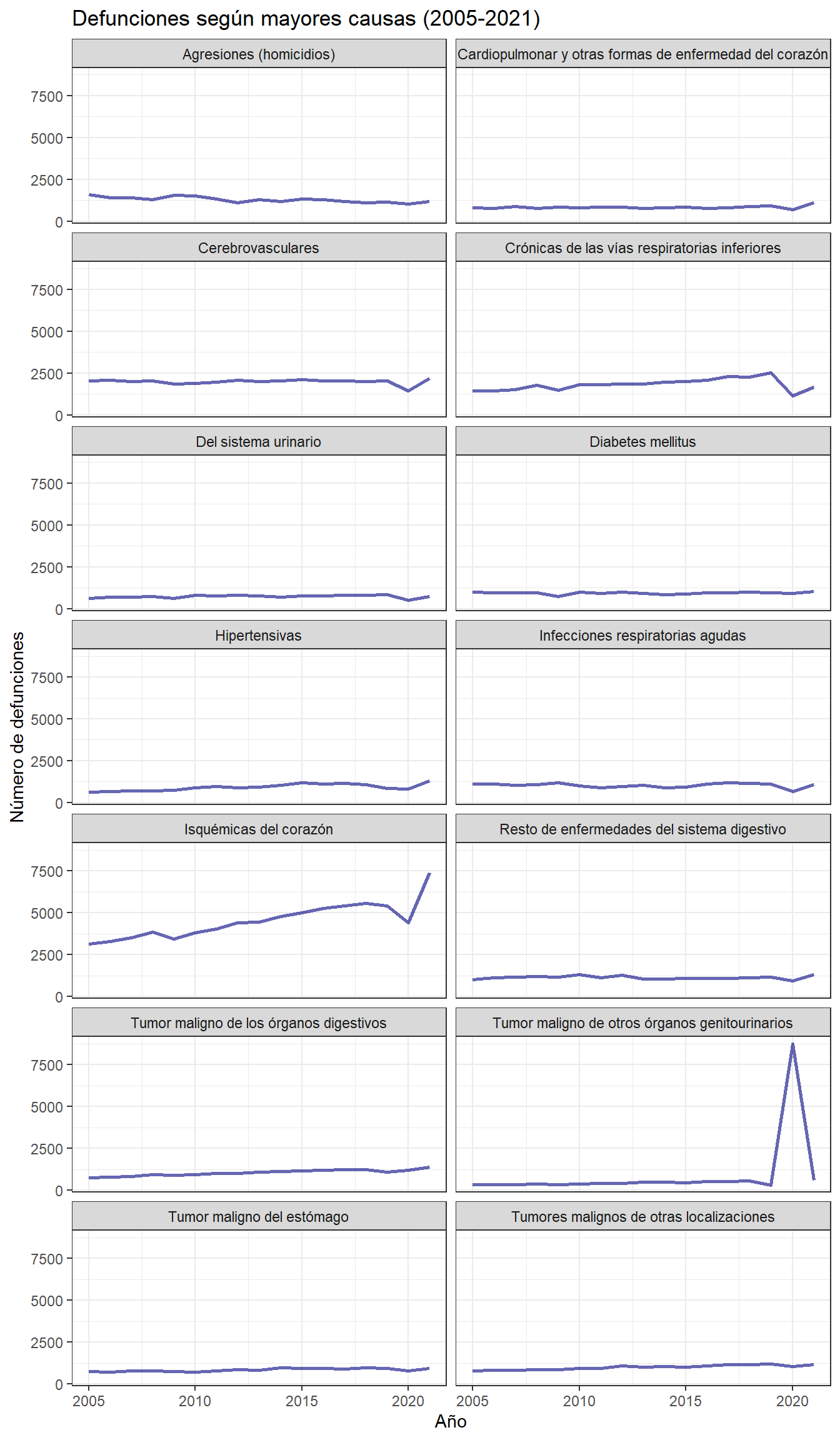

  1. Usar múltiples gráficos: Estos se pueden usar para brindar información más detallada de todo el conjunto de datos. En el siguiente gráfico, es fácil vislumbrar la evolución de defunción de cualquier enfermedad:

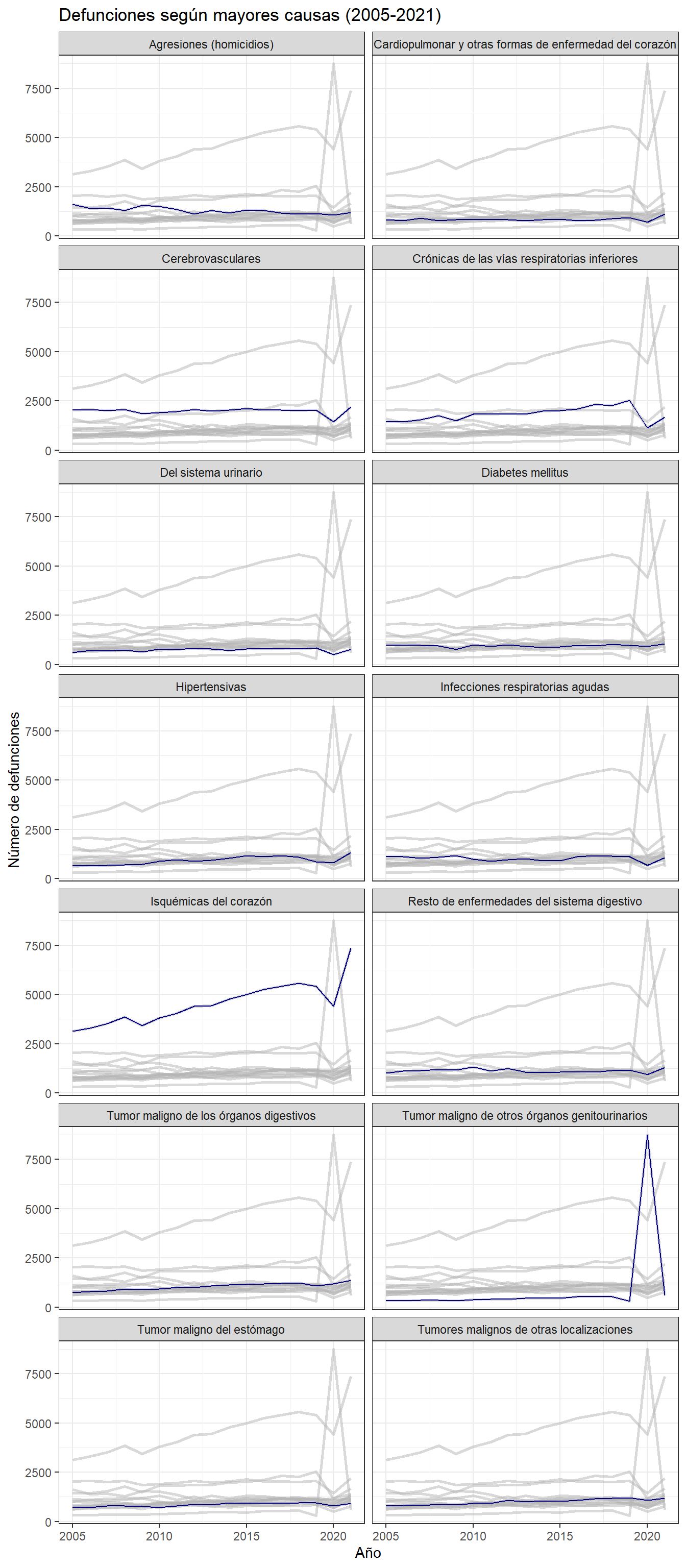

  1. Combinar los anteriores enfoques: Si se desea comparar la evolución de cada línea con respecto a las demás:

  1. Presentación basada en la construida por la estudiante Dennis Yuliana Arango Sánchez↩︎
