24.3 Disposición radial

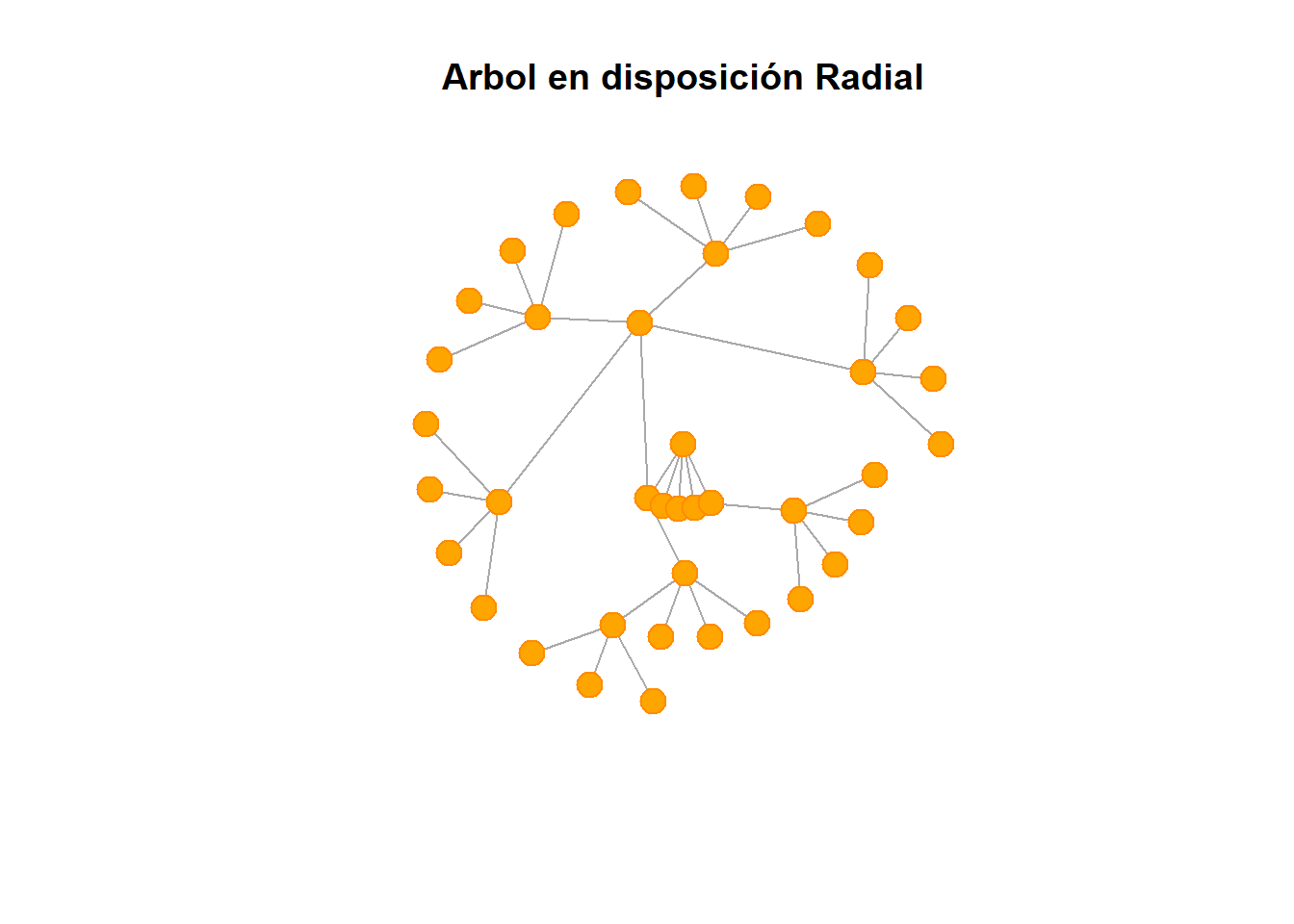

Se denomina así cuando los nodos se colocan en círculos concéntricos en función de su distancia a un nodo central colocado en el centro de la ventana de visualización.

En la visualización de datos jerárquicos tipo árbol el número de nodos por nivel puede crecer exponencialmente. Para un árbol binario simple, el número máximo de nodos en un nivel n es \(2^n\), mientras que el número de nodos para árboles con más ramificaciones crece mucho más rápidamente. Así que esta disposición es útil para ahorrar espacio en dicho tipo de redes.

Si los niveles contienen muchos nodos, suele ser necesario aumentar el radio entre cada par de capas para proporcionar suficiente espacio en la circunferencia del círculo para todos los nodos, pero puede provocar un alejamiento considerable del nivel anterior y la necesidad de un área grande. Para mitigarlo existe el modo radial alterno en el cual se ubican los nodos de un nivel en dos círculos, alternativamente, en lugar de en uno.

La disposición radial es un primo de la denominada disposición hiperbólica en donde también se ubican los nodos en capas tipo concéntrico, pero la novedad es su interactividad: el nodo seleccionado por el usuario se sitúa en el centro de la visualización y otorga espacio a sus nodos hijos, mientras que los restantes nodos se comprimen cerca de los bordes del espacio visual. Al seleccionar un nodo diferente, éste y sus hijos se sitúan en el centro del disco, en tanto las partes del árbol que no interesan se comprimen. Es una vista del espacio tipo ojo de pez.
